CB95C là gì?
Bộ khuếch đại tín hiệu ngoài trời CB95C Đây là bộ khuếch đại tín hiệu di động chuyên dụng được thiết kế cho các dự án phủ sóng quy mô lớn, nơi mà một bộ khuếch đại nhỏ gọn, dễ sử dụng không đủ đáp ứng nhu cầu.
Thiết bị này được sử dụng để thu tín hiệu di động ngoài trời có thể sử dụng được, khuếch đại tín hiệu đó thông qua bộ lặp, và phân phối tín hiệu đã được cải thiện đến các khu vực trong nhà hoặc bán trong nhà thông qua ăng-ten, bộ chia tín hiệu, bộ ghép nối và cáp đồng trục. Đối với người mua, người lắp đặt và nhà thầu dự án, CB95C không chỉ là một thiết bị đơn lẻ. Nó là đơn vị cốt lõi của một hệ thống hoàn chỉnh.hệ thống phủ sóng di động.
CB95C có thể được cấu hình cho các tổ hợp băng tần khác nhau tùy thuộc vào quốc gia mục tiêu, mạng lưới nhà mạng và yêu cầu dự án. Nó có thể hỗ trợ các băng tần 2G, 3G, 4G và 5G tùy thuộc vào phiên bản tần số được chọn.
Nơi CB95C thường được sử dụng
CB95C phù hợp với các dự án cần vùng phủ sóng tín hiệu mạnh hơn trên diện tích lớn hơn, đặc biệt là khi cấu trúc tòa nhà, khoảng cách đến trạm gốc hoặc bố cục trong nhà gây ra tín hiệu di động yếu.
Các ứng dụng điển hình bao gồm:
Nhà máy và các tòa nhà công nghiệp
Kho hàng và trung tâm hậu cần
Tòa nhà thương mại
Khách sạn và tòa nhà văn phòng
Khuôn viên trường và khu dân cư
Các dự án khu vực đỗ xe và mái che tầng hầm
Các dự án phủ sóng kỹ thuật ở vùng nông thôn hoặc vùng sâu vùng xa
Trong những trường hợp này, vấn đề chính thường không chỉ là tín hiệu yếu. Vấn đề thực sự nằm ở thiết kế hệ thống: nguồn tín hiệu ngoài trời, hướng anten thu, suy hao cáp, bố trí anten trong nhà, phân phối công suất và điều khiển độ khuếch đại đều ảnh hưởng đến kết quả cuối cùng.
Đó là lý do tại sao CB95C phù hợp hơn cho các nhà lắp đặt, nhà phân phối, nhà thầu viễn thông và người mua dự án cần một thiết bị có thể cấu hình.bộ khuếch đại tín hiệu tòa nhà thương mạithay vì chỉ là một công cụ tăng cường tiêu dùng đơn giản.
Thông số kỹ thuật chính của CB95C
Dòng CB95C có thể được cấu hình cho các tổ hợp băng tần khác nhau tùy thuộc vào quốc gia mục tiêu, mạng lưới nhà mạng và yêu cầu dự án.
| Mục | Khả năng của dòng CB95C |
|---|---|
| Loại sản phẩm | Bộ khuếch đại tín hiệu di động ngoài trời |
| Các hệ thống được hỗ trợ | 2G / 3G / 4G / 5G, tùy thuộc vào cấu hình băng tần. |
| Các tùy chọn ban nhạc | Băng tần đơn, băng tần kép, băng tần ba và các tổ hợp băng tần tùy chỉnh. |
| Ví dụ về tần suất | B1, B2, B3, B5, B7, B8, B28, B38, B40, B41, B66, B78 |
| Công suất đầu ra đường xuống | Công suất đầu ra lên đến 43±2 dBm đối với phiên bản đơn băng tần; công suất thấp hơn tùy thuộc vào cấu hình đa băng tần. |
| Nhận được | Độ ồn lên đến 95±3 dB, tùy thuộc vào kiểu máy và dải tần. |
| Giành quyền kiểm soát | Điều khiển khuếch đại thủ công và điều khiển khuếch đại tự động |
| Trưng bày | Màn hình hiển thị trạng thái LCD/OLED, tùy thuộc vào phiên bản. |
| Chức năng báo thức | Giám sát đầu vào, đầu ra, độ khuếch đại và trạng thái hoạt động |
| Đầu nối | Đầu nối N-cái |
| Trở kháng | 50 ohm |
| VSWR | ≤ 2.0 |
| Hệ số nhiễu | ≤ 6 dB |
| Dải tần sóng | ≤ 3 dB |
| Trì hoãn | ≤ 1,5 μs |
| Nguồn điện | Điện áp xoay chiều 100–240V, điện áp một chiều 12V / 15A |

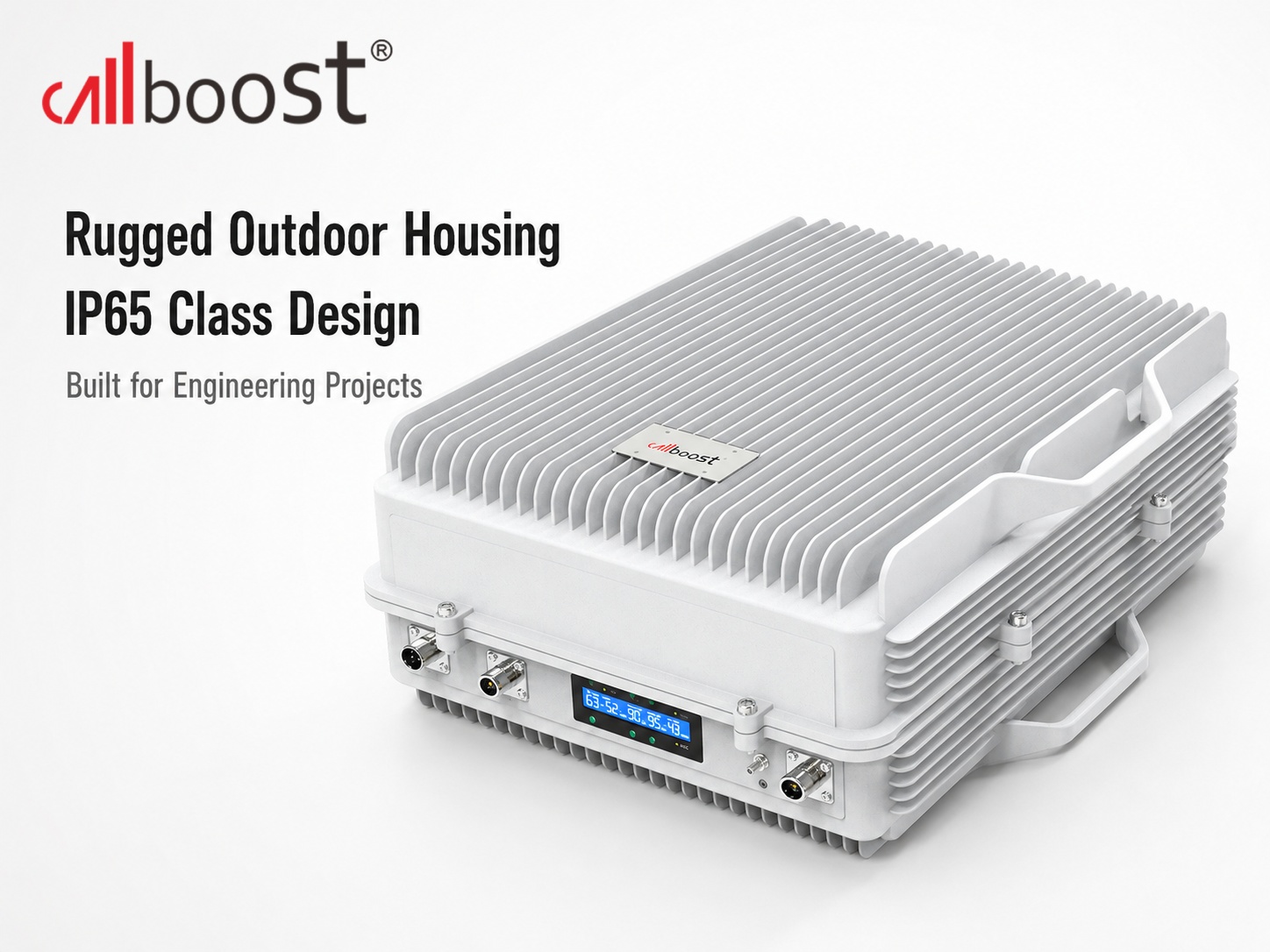

| Mức độ bảo vệ | Vỏ máy chuyên dụng cho ngoài trời, thiết kế đạt chuẩn IP65. |
| Tài liệu tham khảo phạm vi phủ sóng điển hình | Diện tích phủ sóng có thể lên đến khoảng 3000 m², tùy thuộc vào nguồn tín hiệu, bố trí anten và môi trường xung quanh. |
| Tham chiếu kích thước | 520 × 440 × 230 mm |
| Tham khảo trọng lượng | Khoảng 35 kg |
| Nhiệt độ hoạt động | -10°C đến +55°C |
| Nhiệt độ bảo quản | -30°C đến +80°C |
| Sử dụng thông thường | Nhà máy, nhà kho, khu học xá, tòa nhà thương mại, khu dân cư và các dự án kỹ thuật. |
CB95C phù hợp với những người mua cần nhiều hơn một bộ khuếch đại cơ bản. Đây là lựa chọn mạnh mẽ hơn dành cho các nhà lắp đặt, nhà phân phối, nhà thầu kỹ thuật và chủ dự án cần xây dựng hệ thống phủ sóng tín hiệu theo kế hoạch với bố trí anten và vận hành đúng cách.

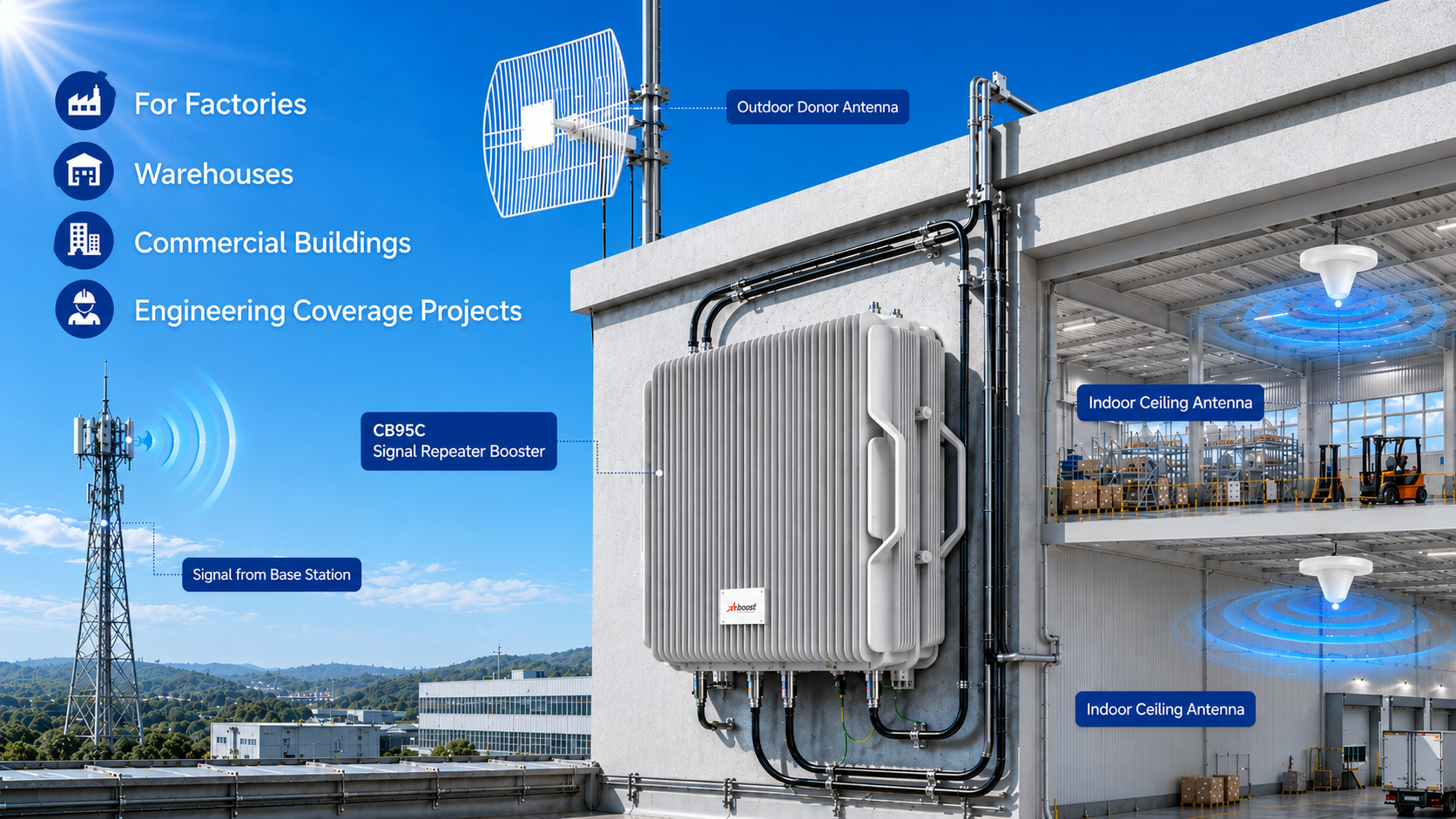

Cách thức hoạt động của CB95C trong hệ thống tăng cường tín hiệu di động
Một hệ thống CB95C hoàn chỉnh thường bao gồm:
Ăng-ten quyên góp ngoài trời
Ăng-ten ngoài trời nhận tín hiệu từ trạm gốc gần nhất. Đối với các loại ăng-ten định hướng như ăng-ten lưới, mặt ăng-ten phải hướng về phía trạm gốc. Hướng ăng-ten sai sẽ làm giảm hiệu suất hệ thống.Bộ khuếch đại tín hiệu CB95C
Bộ lặp khuếch đại tín hiệu đường lên và đường xuống nhận được. Chức năng điều khiển độ khuếch đại, AGC và giám sát giúp người lắp đặt điều chỉnh hệ thống dựa trên điều kiện tín hiệu thực tế.Các thành phần phân phối thụ động
Bộ chia tín hiệu, bộ ghép nối và cáp đồng trục phân phối tín hiệu đến các khu vực khác nhau trong nhà. Trong các dự án lớn, thiết kế thụ động ảnh hưởng rất lớn đến vùng phủ sóng cuối cùng.Ăng-ten trong nhà
Ăng-ten gắn trần và ăng-ten dạng bảng gắn tường giúp tăng cường tín hiệu di động đến các khu vực mục tiêu. Ăng-ten gắn trần thường được sử dụng cho các khu vực trong nhà thoáng đãng, trong khi ăng-ten gắn tường thường được sử dụng để phủ sóng định hướng trong nhà.
Đây là phần mà nhiều bài viết chất lượng thấp thường bỏ qua. Chỉ riêng bộ khuếch đại công suất cao không đảm bảo vùng phủ sóng tốt. Nếu tín hiệu nguồn không ổn định, khả năng cách ly anten kém, tổn hao cáp quá cao hoặc anten trong nhà được đặt không đúng cách, vùng phủ sóng cuối cùng vẫn sẽ yếu.
Cấu hình băng tần rất quan trọng
CB95C không phải là sản phẩm chỉ hoạt động ở một tần số. Nó có thể được cấu hình cho nhiều băng tần mạng di động khác nhau. Điều này rất quan trọng vì băng tần có thể khác nhau tùy thuộc vào quốc gia, nhà mạng và loại dự án.
Các hướng dẫn cấu hình thông thường bao gồm:
Phiên bản băng tần đơn dành cho một băng tần mục tiêu của nhà mạng.
Phiên bản băng tần kép dành cho hai băng tần mạng chính.
Phiên bản ba băng tần cho phạm vi phủ sóng rộng hơn của nhà mạng hoặc nhiều dịch vụ.
Các tổ hợp dải tần tùy chỉnh theo yêu cầu dự án.
Ví dụ, một số dự án có thể tập trung vào các băng tần LTE thông dụng như B1, B3, B7, B8, B28 hoặc B66. Các dự án khác có thể yêu cầu các băng tần liên quan đến 5G như B78, tùy thuộc vào điều kiện mạng cục bộ. Việc lựa chọn đúng đắn nên dựa trên tần số của nhà mạng địa phương, kết quả kiểm tra tín hiệu ngoài trời và mục tiêu vùng phủ sóng trong nhà cần đạt được.
Đây cũng là lý do tại sao người mua nên tránh chỉ chọn bộ lặp dựa trên công suất đầu ra. Phối hợp băng tần là điều kiện tiên quyết. Công suất đầu ra, độ khuếch đại và bố trí anten chỉ quan trọng sau khi kế hoạch tần số đã chính xác.
Tham khảo dự án thực tế
Đối với những người mua đang đánh giá tính khả thi của dự án, kinh nghiệm lắp đặt thực tế quan trọng hơn những lời quảng cáo chung chung. Callboost có các dự án tham khảo về kỹ thuật, ví dụ như...Dự án mở rộng cáp quang Samoa 2T2RĐiều này cho thấy cách thức quản lý vùng phủ sóng tín hiệu di động có thể được thực hiện thông qua một hệ thống được lên kế hoạch thay vì chỉ dựa vào một thiết bị ngẫu nhiên duy nhất.
Ai nên chọn CB95C?
CB95C phù hợp với những người mua cần một giải pháp mạnh mẽ hơn và có khả năng cấu hình cao hơn, đặc biệt là:
Nhà phân phối bộ khuếch đại tín hiệu
Các công ty lắp đặt viễn thông
Nhà thầu kỹ thuật
Chủ sở hữu tòa nhà
Người vận hành nhà máy và kho hàng
Những người mua dự án cần nguồn cung cấp số lượng lớn hoặc hỗ trợ hệ thống.
Đối với nhà nhỏ hoặc cửa hàng đơn giản, một bộ khuếch đại nhỏ hơn có thể là đủ. Đối với các tòa nhà lớn, bố trí trong nhà nhiều khu vực hoặc vùng phủ sóng kỹ thuật ngoài trời, CB95C là một lựa chọn nghiêm túc hơn vì nó hỗ trợ độ khuếch đại cao hơn, vỏ chống chịu thời tiết ngoài trời, các dải tần có thể cấu hình và triển khai ở cấp độ hệ thống.
Người mua nên chuẩn bị thông tin cơ bản về dự án trước khi lựa chọn mô hình:
Quốc gia và nhà điều hành mục tiêu
Dải tần số yêu cầu
Cường độ tín hiệu ngoài trời
Loại công trình và diện tích phủ sóng
Số lượng ăng-ten trong nhà
Khoảng cách cáp
Hệ thống có cần bộ chia tín hiệu, bộ ghép tín hiệu hay nhiều ăng-ten không?
Nếu thiếu thông tin này, mọi lời khuyên về sản phẩm đều chỉ là phỏng đoán.

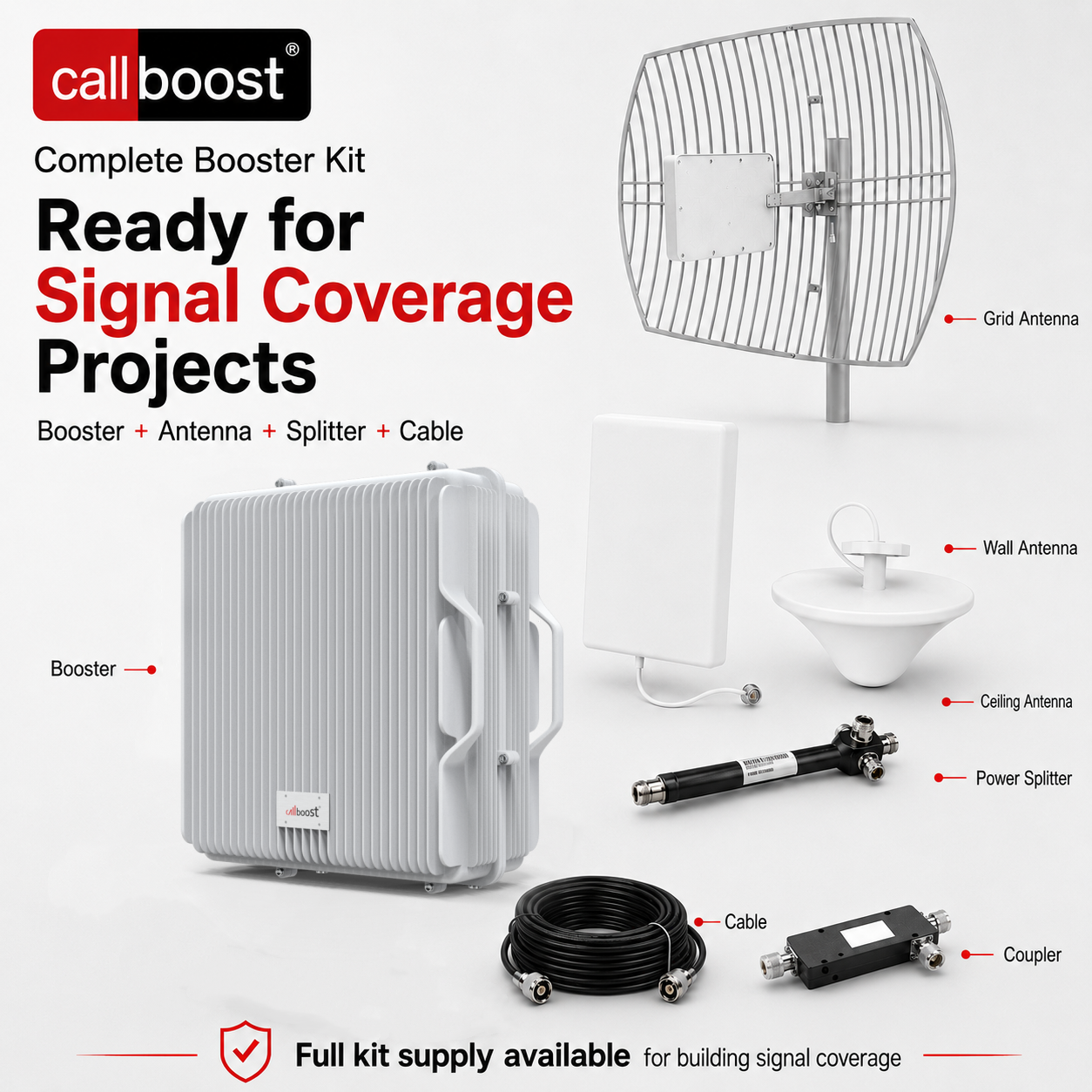

Hướng dẫn sử dụng bộ dụng cụ được đề xuất
Một bộ dụng cụ dự án CB95C điển hình có thể bao gồm:
Bộ khuếch đại tín hiệu ngoài trời CB95C
Ăng-ten nguồn ngoài trời, chẳng hạn như ăng-ten lưới.
Ăng-ten trần trong nhà
Ăng-ten bảng gắn tường trong nhà
Bộ chia nguồn
Bộ ghép định hướng
Cáp đồng trục tổn hao thấp
Đầu nối và phụ kiện lắp đặt
Bộ kit cuối cùng nên được lựa chọn dựa trên bố cục thực tế của tòa nhà. Nhà kho, hành lang khách sạn và khu vực đỗ xe dưới tầng hầm không nên sử dụng cùng một sơ đồ bố trí ăng-ten.
Nhận hỗ trợ dự án CB95C
Nếu bạn đang chọn mộtBộ khuếch đại tín hiệu ngoài trời CB95CĐối với một dự án, cần lựa chọn mô hình phù hợp dựa trên dải tần số, nguồn tín hiệu, mục tiêu phủ sóng và kế hoạch phân bố anten.
Callboost có thể hỗ trợlựa chọn sản phẩm, cấu hình băng tần, ghép bộ sản phẩm và cung cấp sỉDành cho nhà phân phối, nhà lắp đặt và người mua hàng kỹ thuật.
